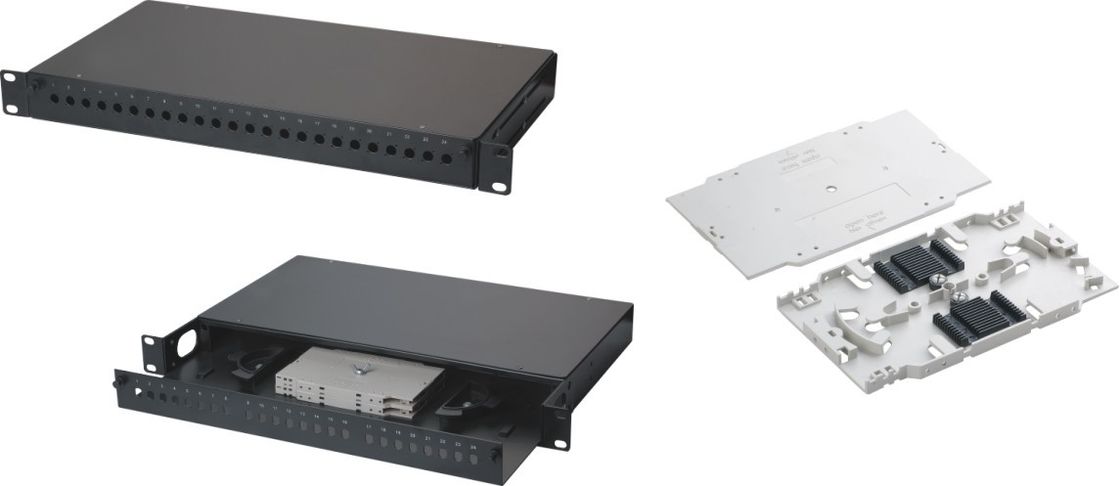

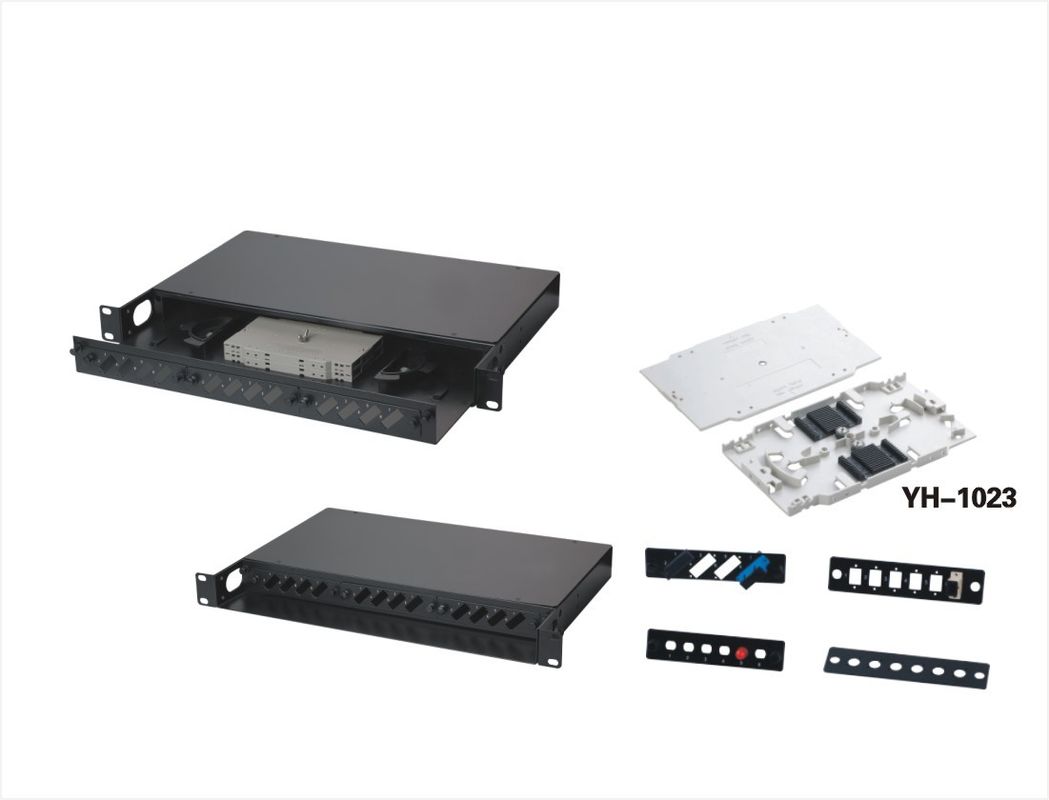

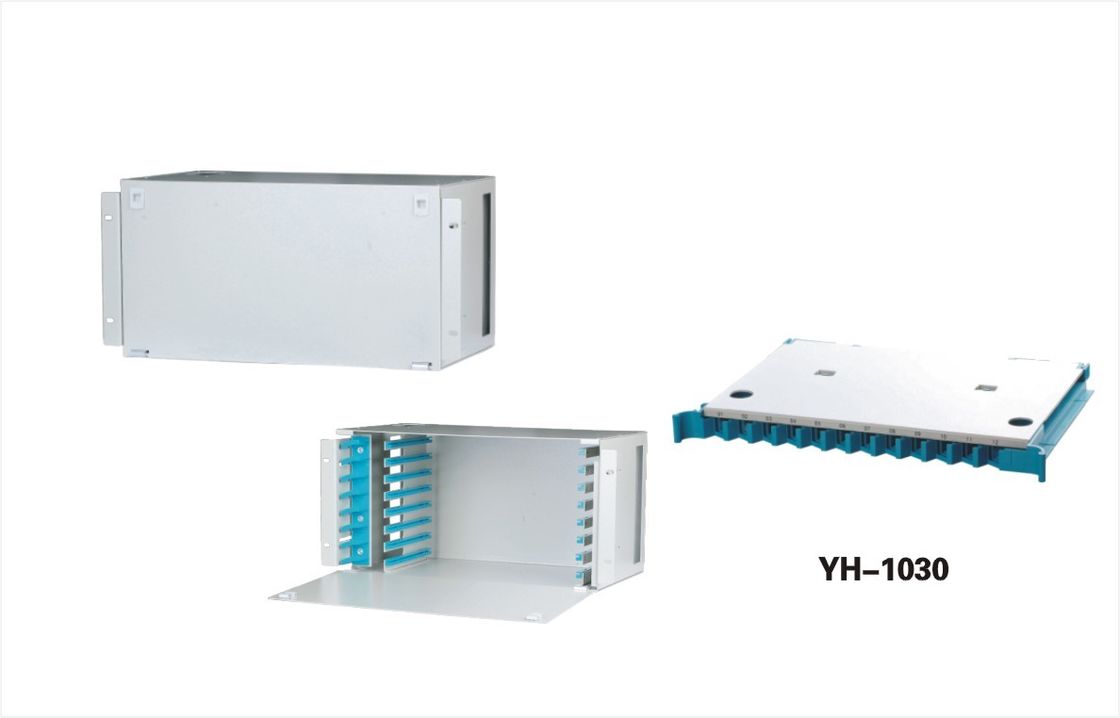

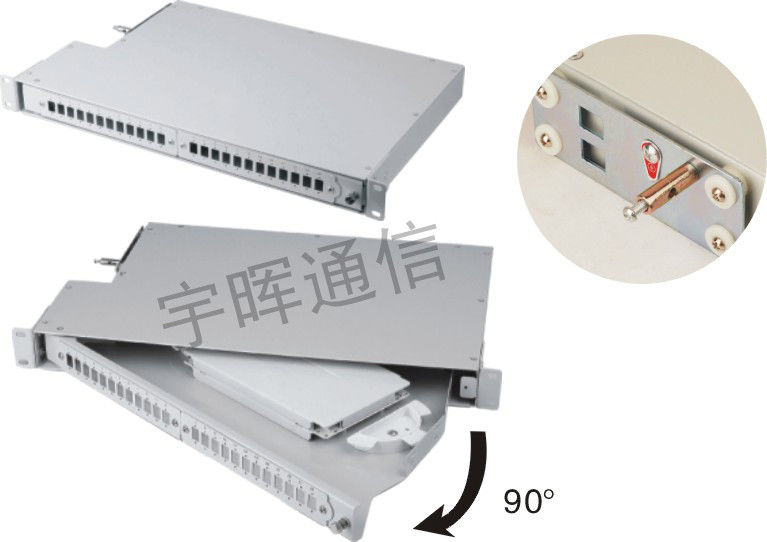

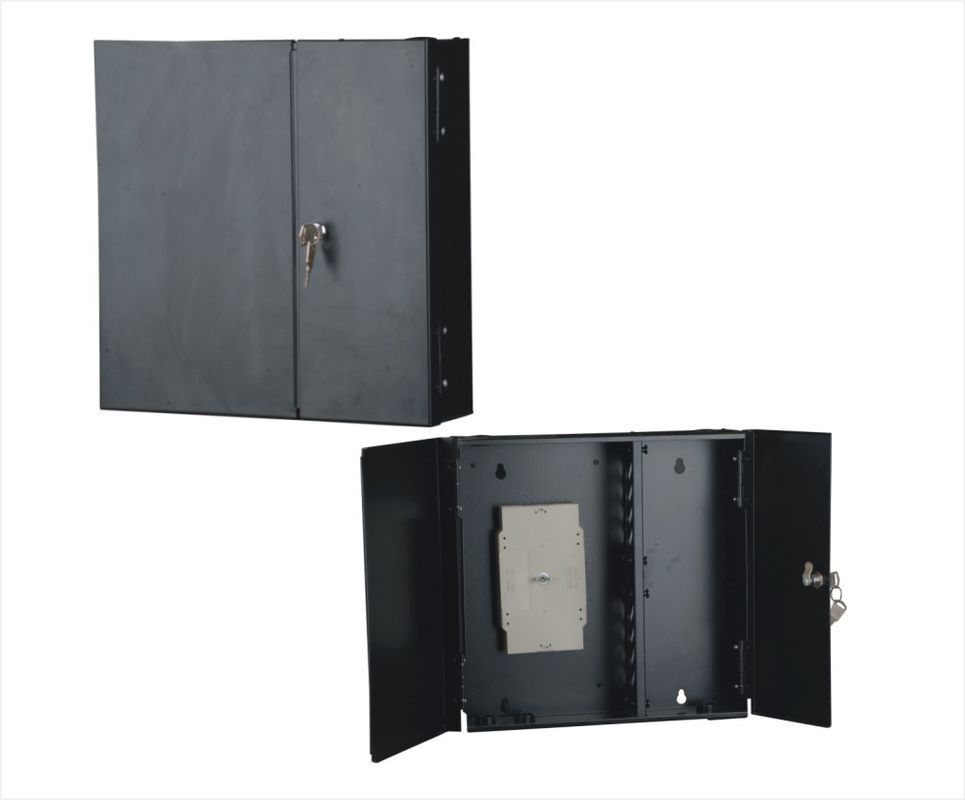

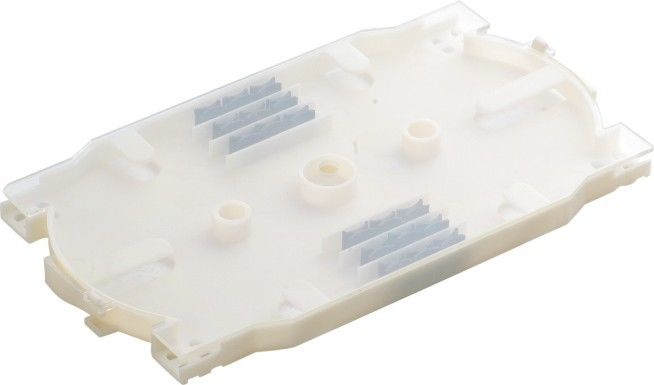

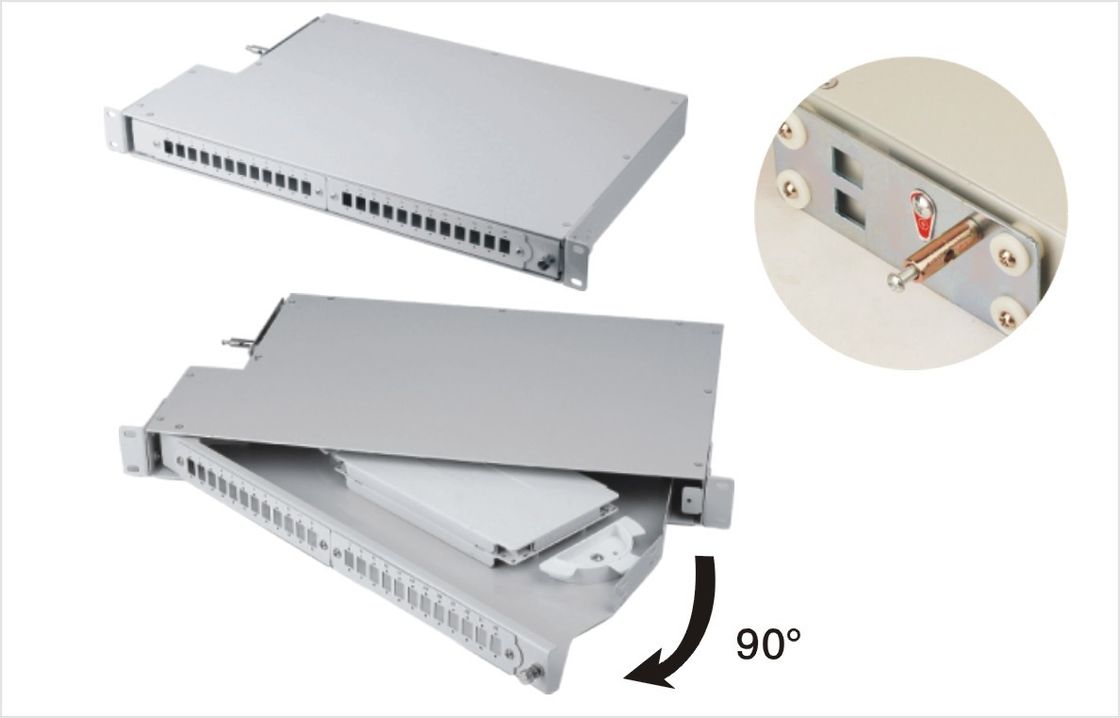

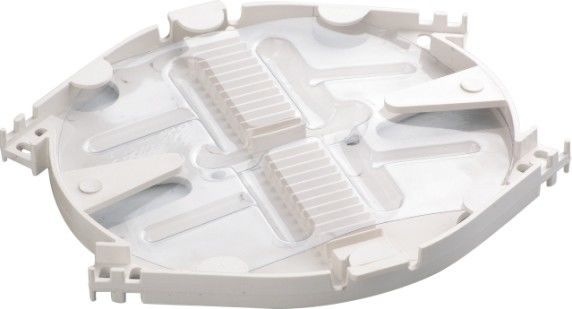

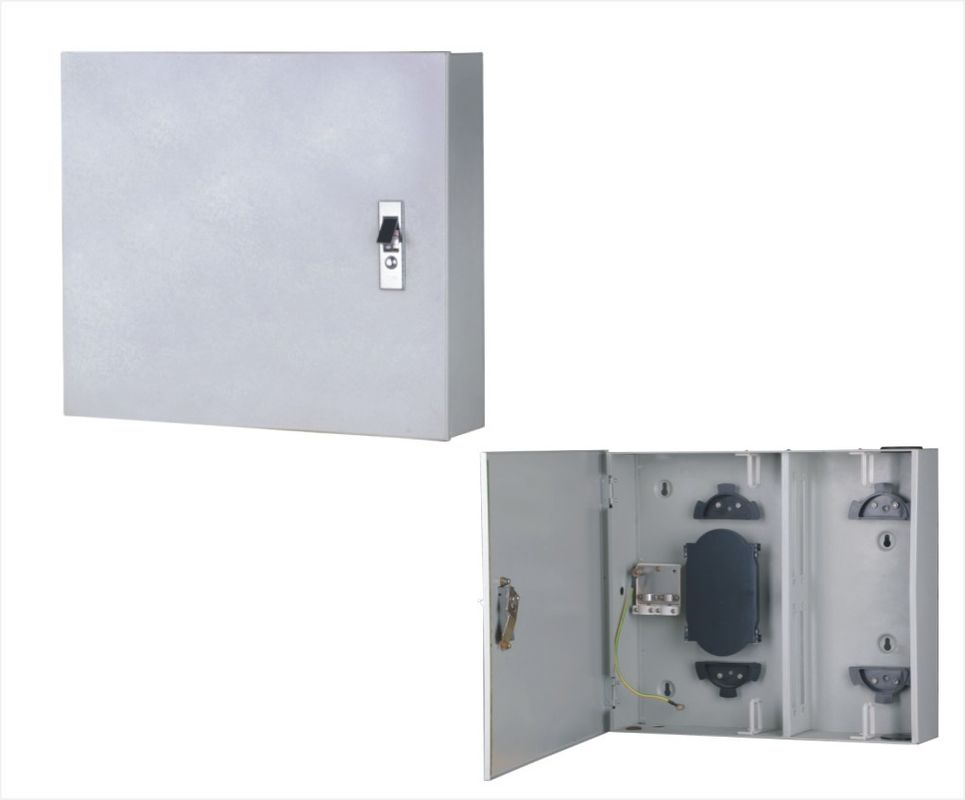

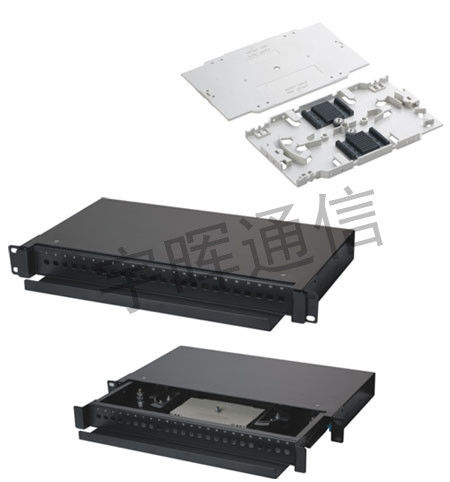

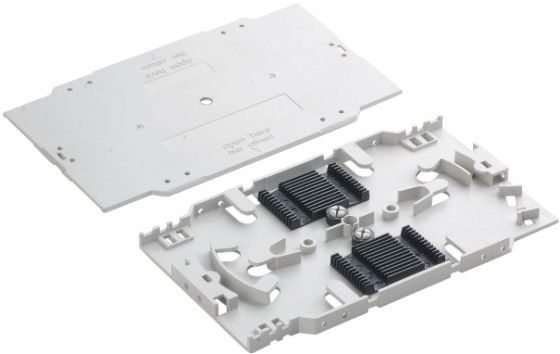

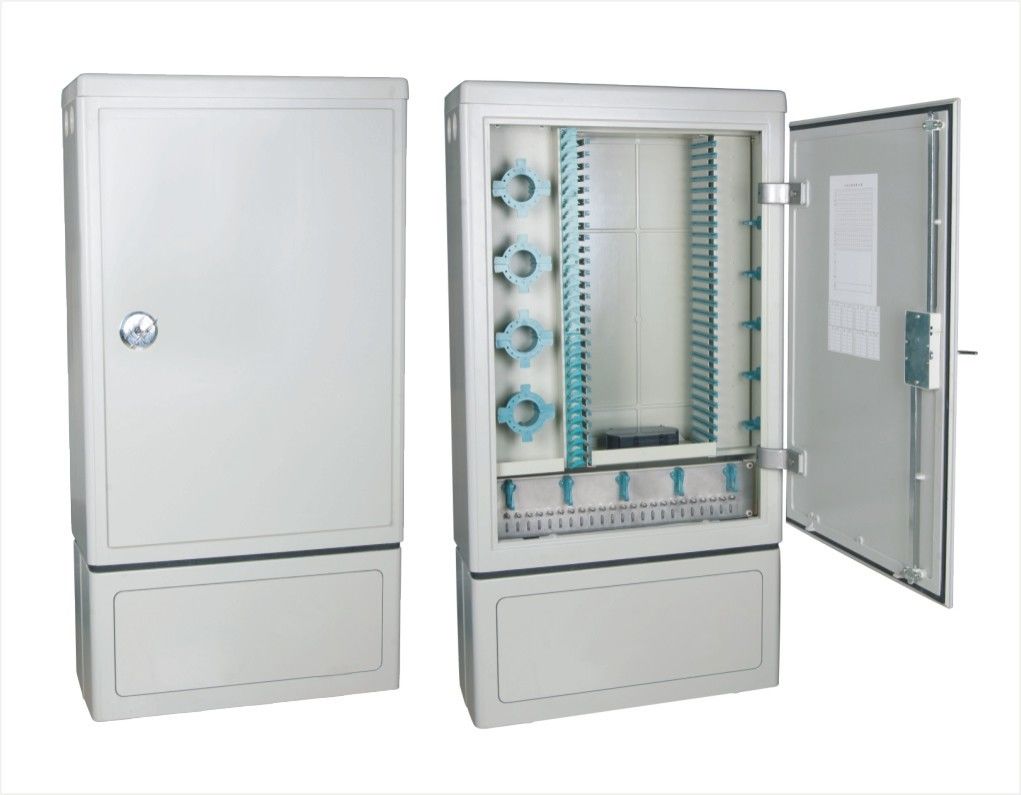

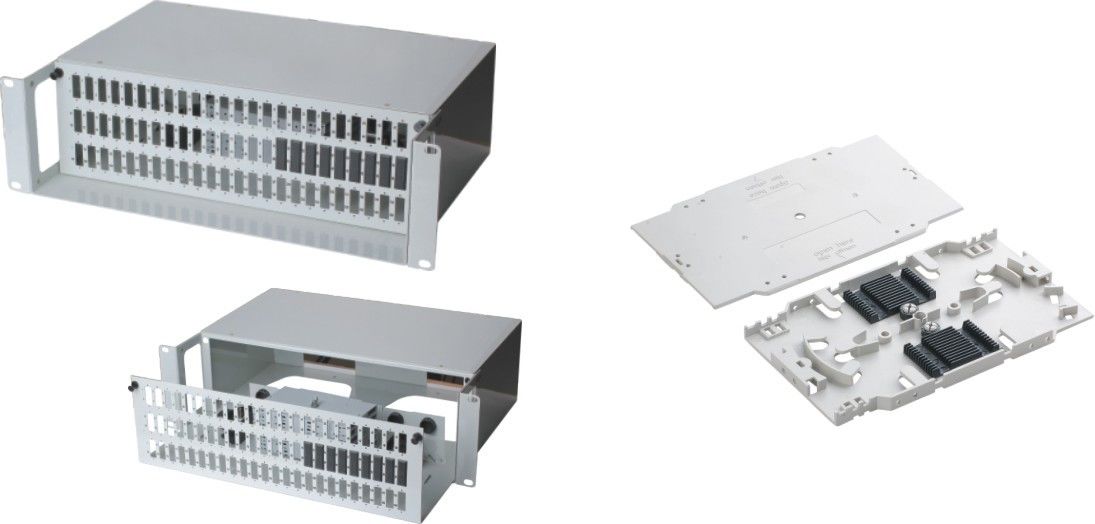

Comité van het vezel het Optische Flard voor het project van FTTH en FTTC-met goede prijs YH00

Inleidingsredacteur
Een apparaat om optische die vezels, ook herhaaldelijk te stoppen en af te sluiten als een vezel optische actieve schakelaar worden bekend. De belangrijkste prestatiesparameters (en de typische waarden) zijn Geclassificeerd toevoegingsverlies < 0=""> (het uitgeven
Inleiding
De optische vezelschakelaars kunnen in single-mode en multi-mode schakelaars voor gemeenschappelijke op silicium-gebaseerde optische vezels volgens het transmissiemiddel, en anderen zoals plastiek worden verdeeld
Lasprincipe van optische vezelschakelaar
Lasprincipe van optische vezelschakelaar
Een optische vezelschakelaar waarin de lijm of dergelijke een transmissiemiddel zijn; Volgens de schakelaarstructuur kan de vorm worden verdeeld in: fc, Sc, ST, LC, D4, DIN, mu, diverse vormen van MT etc. Onder hen, ST wordt de schakelaar gewoonlijk gebruikt voor de bedrading van materiaal, zoals het kader van de vezeldistributie, vezelmodule, enz. Terwijl de schakelaar van Sc en MT-typisch aan die kant van het netwerkapparaat wordt gebruikt. Fc, PC (met inbegrip van SPC of UPC) en APC zijn verdeeld volgens de vorm van het gezicht van het vezeleind; Er zijn ook enig-kern en multi-core (b.v., MT - rj) afdeling door de telling van de vezelkern. Worden de vezel optische schakelaars wijd gebruikt en hebben vele verscheidenheden. In praktische toepassing, onderscheiden wij gewoonlijk de optische vezelschakelaar volgens zijn structuur. Hier zijn enkele vezel optische schakelaars die nu gemeenschappelijk zijn:
Fctype optische vezelschakelaar
De schakelaar werd eerst ontwikkeld door NTT in Japan. Fc is de afkorting voor ferroleschakelaar erop wijzen, die dat het uiterlijk met metaalkokers wordt versterkt en geschroeft. Eerst, fc - de typeschakelaars gebruikten een vlak contact (fc) met het het koppelen eindgezicht van de ceramische spelden. De schakelaar is eenvoudig in structuur, geschikt te werken en gemakkelijk te vervaardigen, maar het vezeleind is gevoelig voor stof, fresnel is de bezinning gemakkelijk te produceren, en het is moeilijk om de prestaties van terugkeerverlies te verbeteren. Later, werd dit type van schakelaar verbeterd door een speld (PC) met een sferisch uiteindeeind te gebruiken, terwijl de externe structuur niet werd veranderd, zodat de toevoegingsverlies en van het terugkeerverlies prestaties zeer beter waren.
Sc-type optische vezelschakelaar
Dit is een vezel optische die schakelaar door NTT-bedrijf van Japan wordt ontwikkeld. Buitenshell is rechthoekig, en de structurele afmetingen van de speld en de koppelingskoker zijn precies hetzelfde als die van het fctype. Waarin het eindgezicht van de speld meestal op een het type van PC of APC het malen wijze is; De het vastmaken wijze is klinktype van de stopspeld, te hoeven niet te roteren. De schakelaar is laag in prijs, geschikt, laag om in schommeling van interferentieverlies, hoog in samenpersende sterkte en hoog in installatiedichtheid te stoppen en op te nemen.
St en Sc-de interfaces zijn twee types van vezel optische schakelaars, typisch ST voor een basis 10 - F-verbinding en Sc voor 100ba-Se - FX-verbinding. De kern van de ST schakelaar wordt blootgesteld en de kern van de Sc-schakelaar is in de schakelaar.
Dubbele kegelschakelaar (B-pictogramschakelaar)
Het meest representatieve product van dit type van vezel optische schakelaar werd ontwikkeld door kloklaboratorium en bestaat uit twee precisie gevormde cilindrische stoppen met frusto - kegeleinden en een koppelingsassemblage met een dubbele verminderde plastic binnen koker. DIN 47256 vezel optische die schakelaar dit is een schakelaar door Duitsland wordt ontwikkeld. De speld en koppelingskoker in deze schakelaar wordt gebruikt heeft dezelfde structuurgrootte zoals fc type, en de behandeling van het eindgezicht keurt PC-het malen methode die goed. Vergeleken met fcschakelaar, is zijn structuur complexer, heeft de interne metaalstructuur de lente om de druk te controleren, kan wegens bovenmatige stopdruk vermijden en het eindgezicht beschadigen. Bovendien is de mechanische precisie van de schakelaar hoog, en daarom is de waarde van het interventieverlies klein.
MT - rj schakelaar
MT - rj begonnen met NTT - ontwikkelde MT-schakelaars met hetzelfde het sluiten mechanisme zoals rj - 45 LAN elektrodieschakelaars, op optische vezels via gidsspelden opgezet worden gericht aan beide kanten van mini - metalen kap. voor gemak van verbinding met optische zendontvangers, schakelaar zijn de Beëindigen-gezicht optische vezels het ontwerp van de dubbel-kern (0,75 mm apart) serie en zijn de volgende generatie van high-density optische die vezelschakelaars hoofdzakelijk voor gegevenstransmissie worden gebruikt.
Lctype schakelaar
Lc - de typeschakelaar wordt ontwikkeld door het onderzoekinstituut van klok, en van mechanisme gemaakt het modulaire van de hefboom (rj) klink dat gemakkelijk is te werken. De grootte van de daarin gebruikte die spelden en de kokers is half van de grootte voor conventioneel Sc, fc wordt gebruikt, en dergelijke, en is 1,25 mm. Dit verhoogt de dichtheid van de vezel optische schakelaars in het kader van de vezel optische distributie. Momenteel, LC - de typeschakelaars hebben eigenlijk een machtspositie in single-mode SFF genomen, en hun toepassingen in multimode groeien snel.
Mu schakelaar
De mu (minimumeenheidskoppeling) schakelaar is de van de de enig-kernvezel van de wereld kleinste optische die schakelaar door NTT wordt ontwikkeld, op de Sc-schakelaar wordt gebaseerd die momenteel het wijdst gebruikt is. De schakelaar gebruikt een koker van 1,25 mm diameter en een zelf-behoudt mechanisme, met het voordeel dat een hoogte - de dichtheidsinstallatie kan worden bereikt. NTT heeft een reeks mu schakelaars gebruikend mu l 25 van mm ringen diameter ontwikkeld. Zij hebben contactdoos-type schakelaars (mu - een reeks) voor optische kabelverbindingen; Vloerschakelaar (mu - B-reeks) met zelf-behoudt mechanisme en vereenvoudigde contactdoos (mu - SR-reeks) voor het verbinden LD/PD module en stop, enz. Met de snelle ontwikkeling van optische vezelnetwerk naar grotere bandbreedte en grotere capaciteit, en de brede toepassing van DWDM-technologie, zal de vraag naar mu schakelaar snel stijgen.
Mc schakelaar
In 2012, ontwikkelde het binnenlandse communicatie bedrijf onafhankelijk een MC schakelaar met kleiner volume en hogere dichtheid dan LC-schakelaar. Tianhaimc is de vezel optische actieve schakelaar een hoogte - de vezel optische actieve schakelaar van de dichtheids enige kern, geschikt voor diverse hoogte - dichtheidsgelegenheden, zoals de grote ruimte van het capaciteitscentrum en hoog - dichtheidsdatacentrum. De MC vezel optische actieve schakelaar heeft een hoogte - dichtheid en kan tot tweemaal zo hoog zijn zoals de LC-schakelaar in dezelfde ruimte, die tot het maken de kleinste en hoogste dichtheidsschakelaar in de wereld.
Mc vezel optische schakelaar
Mc vezel optische schakelaar
Hoofdparameters:
Mc/UPC
(Typisch) toevoegingsverlies
≤ 0,30 db
(Willekeurig) toevoegingsverlies
≤ 0,50 db
Terugkeerverlies
Groter dan of gelijk aan 40 db
Mc/APC
(Typisch) toevoegingsverlies
≤ 0,30 db
(Willekeurig) toevoegingsverlies
≤ 0,50 db
Terugkeerverlies
60 db of meer
Andere
De vezelschakelaars kunnen ook worden bedoeld als ficon - de centrale verwerkingseenheidskanaal van IBM van de vezelschakelaar in 1998 met G5-servers wordt gelanceerd die. Gebaseerd op de norm van het vezelkanaal, verhoogt het escon half-duplex de transmissietarief van 17mb/s-tot 100 MB/s hoogtepunt - duplex. Elk ficonkanaal kan verrichtingen tot 4000 van I/o-per seconde steunen, gelijkwaardig aan 8 esconkanalen.
Algemene structuurredacteur
Het belangrijkste doel van de optische vezelschakelaar is de verbinding van de optische vezel te realiseren. De optische vezelschakelaars, die wijd in optische vezelcommunicatiesystemen worden gebruikt, hebben vele soorten en andere structuren. Maar in detail, is de basisstructuur van de diverse types van vezel optische schakelaars verenigbaar, d.w.z., de overgrote meerderheid van vezel de optische schakelaars over het algemeen hoge die precisiecomponenten (uit twee spelden en een koppelingsbuis worden samengesteld van drie delen) gebruiken om de groepering van de optische vezelverbinding te bereiken.
In deze methode, wordt de optische vezel opgenomen in en in de speld opgenomen, en de oppervlakte van de speld is opgepoetst om groepering in de koppelingsbuis te realiseren. De buitencomponent van de speld wordt gemaakt van metaal of non-metal materiaal. Het uiteindeeind van de metalen kap moet worden gemalen, en het andere eind gebruikt typisch een kromming die lid beperken om de optische vezel of vezel de optische flex kabel te steunen om spanning te verlichten. De koppelingsbuis wordt over het algemeen gemaakt van ceramisch, of brons en andere die materialen van twee wordt gemaakt en wordt een een half synthetisch, vastmakend cilindrisch die lid, meer met metaal of plastic flens wordt uitgerust, de installatie van de schakelaar te vergemakkelijken bevestigd. om de optische vezel zo nauwkeurig mogelijk te richten, zijn de het machinaal bewerken nauwkeurigheid van de speld en het koppelen de buis zeer hoog.
Prestaties het uitgeven
De prestaties van de optische vezelschakelaar, de eerste zijn de optische prestaties, naast het overwegen van de uitwisselbaarheid van optische vezelschakelaar, herhaalbaarheid, treksterkte, temperatuur en stoptijden, enz.
(1) optische prestaties: de optische prestatie-eisen van de optische vezelschakelaar zijn hoofdzakelijk het toevoegingsverlies en terugkeerverlies, die de twee meest basisparameters zijn.
Het toevoegingsverlies, of het verbindingsverlies, verwijzen naar het verlies van verbindings efficiënte optische die macht door de introductie van de schakelaar wordt veroorzaakt. Kleiner het toevoegingsverlies, zou beter, het algemene vereiste niet groter moeten zijn dan 0,5 db.
Het terugkeerverlies (bezinningsverlies) verwijst naar de capaciteit van de schakelaar om bezinning van de verbindings de optische macht te onderdrukken, zou zijn typische waarde niet minder dan 25 db moeten zijn. In praktische schakelaar, is de oppervlakte van speld speciaal opgepoetst, die het terugkeerverlies, over het algemeen niet minder dan 45db kan groter maken.
(2) uitwisselbaarheid en herhaalbaarheid
Zijn de vezel optische schakelaars gemeenschappelijke passieve apparaten en kunnen over het algemeen in om het even welke combinatie en herhaaldelijk voor hetzelfde type van vezel optische schakelaars worden gebruikt, waardoor de extra geïntroduceerde verliezen over het algemeen in de waaier van minder dan 0,2 db zijn.
Vezel optische schakelaar
Vezel optische schakelaar
(3) treksterkte
Voor een goede vezel optische schakelaar, wordt de treksterkte over het algemeen vereist om niet minder dan 90 n. te zijn.
(4) temperatuur
Men vereist over het algemeen dat de vezel optische schakelaar voor normaal gebruik bij temperaturen van - 40oc + 70oc geschikt is.
(5) stopaantal
De vandaag gebruikte vezel optische schakelaars kunnen worden gestopt of sloten meer dan 100 keer af.
Annotatieinterpretatie: wij kunnen „fc/PC“ etc. vaak zien, „Sc/PC“ in de annotatie van de schakelaar van de staartvezel, die de volgende betekenissen heeft:
Het voordeel van „/“ wijst op het schakelaarmodel van de vlecht, zoals hierboven beschreven. „/“ zei proces van de optische vezel later het gezamenlijke sectie, namelijk malend wijze. Er zijn drie manieren om het eindgezicht van optische vezelschakelaar te contacteren: PC, UPC EN APC. < figure="" slightly=""> PC - physic contact, de originele bedoeling is de betekenis van fysiek contact, het eindgezicht van het speldlichaam voor fysiek eindgezicht; Upc - ultra fysiek contact, het eindgezicht van het speldlichaam voor super fysiek eindgezicht; Apc type - is het hoek fysieke contact, het eindgezicht van het speldlichaam een gezicht van het hoek fysieke eind; Het verschil tussen drie naast fysiek is hetzelfde, en terugkeer geen verlies, namelijk is het bezinningsverlies (prestaties) niet hetzelfde. PC- < UPC=""> Prestaties van vezel optische schakelaars
Prestaties van vezel optische schakelaars
De consumptie is kleiner dan „PC“, over het algemeen gebruikt voor materiaal met speciale behoeften, één of andere het materiaal interne verbindingsdraad van de fabrikanten optische verbinding fc/UPC, hoofdzakelijk is om de indicatoren van het materiaal zelf te verbeteren. „APC wordt“ gebruikt in radio en televisie en het vroege CATV-systeem, omdat APC het eindgezicht met schuine standhoek gebruikt, kan de kwaliteit van het TV-signaal verbeteren, is de belangrijkste reden dat het TV-signaal analoge lichte modulatie is, wanneer de gezamenlijke koppelingsoppervlakte verticaal is, weerspiegeld licht langs de originele wegrug. wegens de ongelijke distributie van optische vezel r.i opnieuw zal terugkeren naar de koppelingsoppervlakte, op dit ogenblik hoewel de energie zeer klein is, maar omdat het analoge signaal lawaai niet kan volledig elimineren, zodat het equivalent aan het originele duidelijke die signaal op een zwak signaal met vertraging, prestaties wordt toegevoegd op het beeld ghosting. De hoek van neiging van die vlechthoofdband verhindert weerspiegeld licht terugkeer langs de originele weg. Deze probleem over het algemeen damhinde om met algemene digitale signalen te bestaan niet.
Binnenlandse situatieredacteur
Momenteel, met de ononderbroken ontwikkeling van binnenlandse mededeling, is de optische vezelmededeling een praktisch stadium ingegaan, en het toepassingsgebied is meer en meer breed. Ons land nu voor optische die vezelschakelaar in optisch communicatiesysteem wordt gebruikt, of gebruik ingevoerde schakelaar, of om de ceramische koker en de randmetaaldelen en andere zogenaamde „delen“ in de binnenlandse assemblage, of volgens de introductie van buitenlandse technologie en zeer belangrijk materiaal voor productie in te voeren, hoofdzakelijk fc de schakelaar van de type optische vezel. Gezien deze situatie, stelt de auteur het volgende voor.
(1) normalisatie
Er zijn vele types en normen van de producten van de optische vezelschakelaar in de wereld. als zij worden geïntroduceerd en zonder beperking gebruikt, zal er verwarring en ongemak voor onderhoud en beheer zijn. Volgens de inleiding, in dit opzicht, hebben de Verenigde Staten, Japan, Duitsland, Frankrijk en andere landen nationale normen, en goedgekeurd door CEI; Mijn land heeft in dit verband gelijkaardige bepalingen. Men adviseert dat dergelijke bepalingen in de vorm van nationale normen als deel van technische documenten zoals technische beschrijvingen of toegangsvereisten worden gepubliceerd.
(2) verenigbaarheidskwesties
Aangezien de mededeling een systeemtechniek is, adviseert men dat de gebruiker de verenigbaarheid van optische die vezelschakelaars zou moeten overwegen in optisch transmissiemateriaal, optisch bijkomend materiaal, optische testinstrumenten en andere punten worden gebruikt wanneer het opdracht geven tot. Op basis van het beïnvloeden van niet de prestaties van het systeem, zal het instrumentenmateriaal dat moet worden bevolen met het model van de optische vezelschakelaar van het bestaande instrument zo verenigbaar mogelijk zijn. Als niet, overweeg de problemen die zich tijdens gebruik en orde kunnen voordoen of het aangewezen van het overdrachtflens of flard koord voorbereiden.
(3) productie en gebruiksproblemen
In termen van productie, adviseert men dat past de gids van de staat de fabrikanten van optische vezelschakelaars volgens de relevante bepalingen en gecombineerd met de binnenlandse die het bestaan en gebruikssituatie, op basis van ontwikkeling een van de kerncomponent (zoals phi 2,5 mm-speld en overeenkomstige koker) wordt verenigd overeenkomstig de nationale voorwaarden, aan de behoeften van het product aan.
In termen van gebruik, adviseert men dat de gebruiker de aangewezen vezel optische schakelaar volgens hun daadwerkelijke situatie zou moeten kiezen. Op het gebouw van het voldoen aan van de systeemvereisten, overweeg volledig het verband tussen prestaties, prijs en ontwikkeling, en streef ernaar om kosten te drukken en het werkingsgebied van gebruik uit te breiden. In het toekomstige netwerk van de optische vezelgebruiker en het hoge snelheidslocale area network, prijs en hardware kunnen de verbetering en andere kwesties prominenter zijn, moeten de gebruikers de prestaties, de prijs en de ontwikkeling onderzoeken.
